TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB SATA

TS-1683XU-RP - Qnap

O Qnap TS-1683XU-RP é um NAS Storage 16 baias SATA 6Gb/s com 160TB de capacidade de armazenamento (16 HDDs de 10TB), processador Intel Xeon quad-core 3.3GHz, 16GB de RAM (até 64GB), 4 portas LAN gigabit, 2 portas ethernet 10GbE SFP+, 4 slots PCIe. NAS de alto desempenho ideal para backup.

TS-1683XU-RP

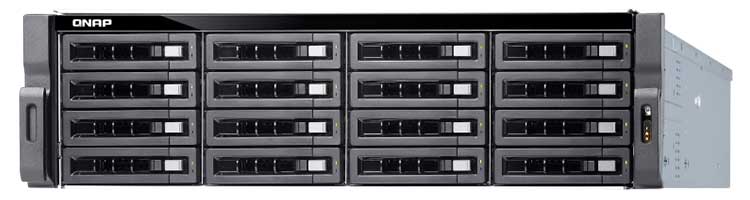

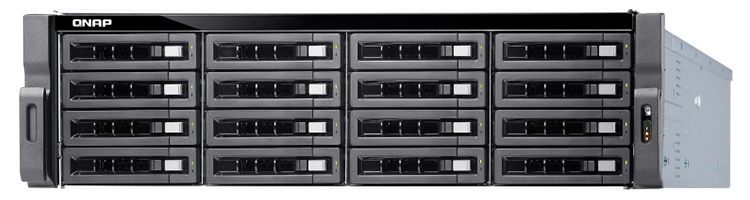

TS-1683XU-RP QNAP, um NAS Storage 160TB corporativo

O TS-1683XU-RP Qnap é um NAS storage SATA com 160TB de capacidade (16x HDD 10TB) equipado com processador Intel Xeon E Quad-Core 3.3GHz, quatro portas LAN gigabit, duas portas 10GbE SFP+ e quatro slots PCIe.

O equipamento possui recursos corporativos de armazenamento, como suporte ao protocolo iSER, Over-Provisioning SSD, armazenamento em camadas, rede definida por software e cache em memória flash.

Além disso, o servidor NAS Qnap permite a instalação de placas gráficas adicionais para acelerar aplicativos de virtualização como o VMware, sistemas de vídeo vigilância e aplicativos IA.

TS-1683XU-RP QNAP, um NAS Storage 160TB corporativo


Um sistema de armazenamento em rede de alto desempenho

As quatro portas LAN Gigabit RJ45 e as duas conexões de rede de alta velocidade 10GbE SFP+ do NAS 160TB Qnap podem ser associadas para trabalho conjunto, aumentando a banda de transmissão e incorporando segurança ao sistema.

A agregação de link (port trunking) associada à implantação de cache SSD e o armazenamento em camadas proporcionam um desempenho equivalente aos melhores servidores de aplicação.

O TS-1683XU-RP oferece transferência de arquivos sequenciais até 2217 MB/s para leitura e 1905 MB/s para escrita de dados. Com volume criptografado habilitado o sistema atinge taxas de transferência sequenciais de 2119 MB/s para leitura e 1307 MB/s para escrita.

Um sistema de armazenamento em rede de alto desempenho


um servidor NAS 160TB equipado com memórias ECC

É possível personalizar a configuração de memória RAM para obter maior desempenho em cargas de trabalho que mudam dinamicamente, como a virtualização.

O TS-1683XU-RP possui quatro slots Long-DIMM para memória DDR4 dual-channel e podem ser emparelhadas, aproveitando o poder da arquitetura dual-channel para impulsionar o desempenho do NAS.

A memória ECC é capaz de detectar e corrigir erros conforme eles ocorrem, evitando tempo de inatividade e perda de dados, o que é essencial para aplicações de nível de servidor.

um servidor NAS 160TB equipado com memórias ECC

NAS storage com hardware robusto e expansível

Com o um hardware de alta performance e opção de expansão de arquitetura, o TS-1683XU-RP fornece uma variedade de aplicações com o desempenho ideal para atender a necessidade de diferentes padrões de negócios.

1 - Processador Intel Xeon E - Processador Intel Xeon E-2124 com quatro núcleos e 3,3 GHz

2 - Memória ECC 2-DDR4 - Até quatro módulos de memória DDR4 dual-channel Long-DIMM e até 64 GB memória de RAM.

3 - Quatro Portas Ethernet Gigabit - Ideal para vinculação de serviços, entroncamento de porta e configurações MPIO

4 - Portas USB 3.1 Gen2 - Inclui duas portas USB-C e quatro portas USB 3.1 10Gbps para aumentar as transferência de dados via ethernet, discos rígidos externos, impressoras e UPS.

5 - Quatro slots de expansão PCIe - Suporta placas de expansão SAS, placas gráficas, rede 10GbE/25GbE/40GbE e cartões QM2 para maior potencial de aplicação (um slot possui um adaptador de 10GbE pré-instalado).

6 - Ventiladores do sistema - Monitora as temperaturas do sistema e ajusta automaticamente as velocidades dos ventiladores de acordo.

7 - Fontes de alimentação - As fontes de alimentação redundantes 500W garantem o funcionamento contínuo do sistema.

8 - Duas Portas SFP + 10GbE - Controlador NIC Mellanox ConnectX-4 LX SmartNIC com suporte ao iSER. Compatível com redes 10GbE e ideal para aplicações exigentes de largura de banda como a virtualização e backup/restauração rápidos.

NAS storage com hardware robusto e expansível


Um NAS 10GbE com placa 10G Mellanox e iSER

O TS-1683XU-RP é equipado com duas portas 10GbE SFP+, que usam controladora Mellanox ConnectX-4 LX SmartNIC.

Essa controladora suporta iSER (protocolo de extensões iSCSI para RDMA), que permite a comunicação de dados diretamente entre os buffers de memória do servidor ESXi e do sistema de armazenamento, ignorando os drivers de rede e a camada de soquete, reduzindo assim a carga de trabalho das CPUs.

Isso faz do TS-1683XU-RP o armazenamento ideal para otimizar aplicações de virtualização, aumentado em até 60% o desempenho de leitura/gravação aleatória e reduzindo em até 50% o tempo de latência do sistema.

Um NAS 10GbE com placa 10G Mellanox e iSER


NAS Storage 160TB com expansão PCIe para transferências mais rápidas

Os 4 slots PCIe do TS-1683XU-RP permitem a instalação de várias placas de expansão para ampliar o potencial do NAS e suas aplicações.

Placas de rede de 40GbE/ 25GbE/ 10GbE - Maiores taxas de transferência LAN para virtualização, transmissão de dados, backup/restauração e outras tarefas que exigem largura de banda.

Cartão QM2 M.2 SSD/10GbE - Adicione simultaneamente o cache de SSD M.2 e a conectividade 10GbE (10GBASE-T) ao NAS para otimizar o desempenho e a largura de banda.

Placas de expansão SAS - Projetado para conectar o TS-1683XU-RP às unidades de expansão para aumentar a capacidade de armazenamento, adicionando até 128 unidades SAS/SATA.

NAS Storage 160TB com expansão PCIe para transferências mais rápidas


Uso recomendado de slots PCIe no TS-1683XU-RP

O TS-1683XU-RP possui vários slots PCIe que permitem a instalação de placas de rede 1GbE, cartão USB 3.0 ou um adaptador Wi-Fi.

A Qnap recomenda utilizar apenas placas de expansão de baixo nível com o slot PCIe Gen2 (slot 1 conectado ao PCH), para garantir que as unidades SATA tenham banda larga suficiente.

Já para as placas de expansão high-end (incluindo NICs 10GbE/40GbE, placas SAS, cartão de aceleração Mustang-200 e placas gráficas), recomenda-se usar os slots PCIe GEN3 (slot 2, 3, 4), pois esses slots estão conectados à CPU.

Uso recomendado de slots PCIe no TS-1683XU-RP


Instale placas gráficas no NAS storage 160TB para um melhor desempenho computacional

O TS-1683XU-RP possui slots PCIe para instalação de placas de vídeo AMD Radeon ou NVIDIA, que impulsionam o aprendizado da inteligência artificial do dispositivo com uso intensivo de dados, melhoram o processamento de imagens e o desempenho de máquinas virtuais (via GPU PassThrough).

Observações:

1. Os modelos 3U/4U que suportam placas de vídeo high-profile exigem energia externa; os modelos 1U/2U suportam placas gráficas de baixo perfil que não necessitam de energia externa adicional (por exemplo, a NVIDIA GT1030).

2. Suporte GPU para QTS só se aplica a placas gráficas NVIDIA. A passagem de GPU para VM é suportada pelas placas gráficas AMD e NVIDIA.

3. Quando o Virtualization Station usa placas gráficas, o NAS irá interromper temporariamente a aceleração de transcodificação de hardware para QTS (e vice-versa).

4. Consulte a lista de compatibilidade para NAS e placas gráficas suportadas antes de comprar uma placa gráfica para o NAS.

Instale placas gráficas no NAS storage 160TB para um melhor desempenho computacional


Cache SSD e Tiering automático para eficiência de armazenamento otimizada 24 horas

O TS-1683XU-RP é equipado com a tecnologia Qtier, que oferece o "auto-tiering". Ativando essa função, os usuários e instituições podem aumentar o desempenho e eficiência do armazenamento, distribuindo dados entre os HDDs e SSDs de acordo com o volume de acesso.

Implantação de cache SSD para melhorar as velocidades de acesso

O TS-1683XU-RP suporta cache SSD "Read-Only" para impulsionar aplicações com intenso uso de gravação, além de caches SSD em RAID 5/6 para um maior desempenho e espaço em cache.

Indicados para aplicativos exigentes em IOPS como bancos de dados e virtualização, os caches SSD aceleram o desempenho e reduzem a latência para volumes de armazenamento, além de melhorar significativamente os fluxos de trabalho globais.

Amplie a eficiência dos SSDs com a tecnologia de Tiering

O TS-1683XU-RP possui tecnologia Qtier que oferece tiering automático para ajuda a otimizar a eficiência do armazenamento de forma contínua, movendo automaticamente os dados entre SSDs de 2.5 polegadas e HDDs, com base na frequência de acesso e uso dos dados.

O Qtier 2.0 oferece reconhecimento de I/O, que habilita o armazenamento hierárquico com o uso de um espaço reservado em cache SSD, para lidar com picos de I/O das aplicações em tempo real.

Cache SSD e Tiering automático para eficiência de armazenamento otimizada 24 horas


CPU Processador Intel® Xeon® E-2124 quad-core de 3,3 GHz (até 4,3 GHz)
Arquitetura de CPU x86 de 64 bits
Unidade de ponto flutuante Sim
Mecanismo de criptografia (AES-NI)
Memória do sistema 16 GB UDIMM DDR4 ECC (2 x 8 GB)
Memória máxima 64 GB (4 x 16 GB)
Slot de memória 4 x Long-DIMM DDR4
Memória Flash 5 GB (Proteção de SO de inicialização dupla)
Baia de unidade 16 x 3.5-inch SATA 6Gb/s, 3Gb/s
Compatibilidade da unidade Baias de 3,5 unidades:
Unidades de disco rígido SATA de 3,5 polegadas
Unidades de disco rígido SATA de 2,5 polegadas
Unidades de estado sólido SATA de 2,5 polegadas
Hot-Swappable Sim
Suporte para aceleração de cache SSD Sim
Porta Gigabit Ethernet (RJ45) 4
Porta Gigabit Ethernet 10GbE 2 x portas SFP+ 10GbE para placas de rede inteligente
Jumbo Frame Sim
Slot PCIe 4
Slot 1: PCIe 2ª geração x4 (PCH)
Slot 2: PCIe 3ª geração x8 (CPU)
Slot 3: PCIe 3ª geração x4 (CPU)
Slot 4: PCIe 3ª geração x4 (CPU)
Porta USB 3.1 de 2ª geração (10 Gbps) 2 x USB 3.1 Tipo C de 2ª Geração de 5 V/3 A de 10Gbps
4 x USB 3.1 Tipo A de 2ª Geração de 5 V/1 A de 10Gbps
Formato Montagem em Rack 3U
LEDs Indicadores HDD 1-16, Status, LAN, estado da porta de expansão de armazenamento
Botões Energia, Redefinição
Dimensões (AxLxP) 130 × 481 × 573,5 mm
Peso 13,76 kg (Líquido) 21,79 kg (Bruto)
Temperatura de operação 0 - 40°C (32°F - 104°F)
Umidade Relativa 5-95 % RH sem condensação, bulbo úmido: 27˚C (80,6˚F)
Fonte de Alimentação 500W(x2), 100-240V
Consumo de Energia 130,43 W
Ventilador Sistema: 4 x ventiladores de 9,2 cm (12 V CC)
Nível de Som 53 db(A)
Aviso do sistema Alarme
Rede & comutador virtual TCP/IP: pilha dupla (IPv4 e IPv6)
Frame Jumbo
Entroncamento de porta (agregação de link)
Failover
Balanceamento de carga
Servidor DHCP e cliente
RADVD
Adaptador Wi-Fi USB
Nota: esta funcionalidade não suporta redes ad hoc devido a considerações de segurança.
Comutador virtual
Conversão de endereços de rede (NAT)
Spanning Tree Protocol (STP)
Modo de comutação definido por software
Rota estática
NCSI (indicador de status de conectividade de rede)
Configurações de DDNS (Personalizar & serviço múltiplo)
Gerenciamento de energia Wake-on-LAN (WoL)
Modo de espera para unidades internas
Ligar e desligar programado
Poder automático sobre após a recuperação de energia
Suporte a USB e à rede UPS com gestão SNMP
Administração Web Multi-janela, gerenciamento de sistema multitarefa
Barra de ferramentas e painel inteligente para exibição de status do sistema
Versões 2 e 3 do SNMP
Monitor de recursos
Lixeira de rede
Recuperar arquivos apagados usando AFP, CIFS/SMB e File Station
Limpeza automática
Filtro de tipo de arquivo
Logs abrangentes (eventos e conexões)
Servidor syslog e cliente
Backup e restauração de configurações do sistema
Qmanager: aplicativo móvel para monitoramento e gerenciamento de sistemas remotos
Qboost
Autenticação de domínio Suporte do Microsoft Active Directory (AD) e do controlador de domínio
Servidor LDAP e cliente
Login de usuário de domínio (AFP, CIFS/SMB, FTP e File Station)
iSCSI (IP SAN) destinos iSCSI com vários LUNs por destino
Nota: o número máximo de alvos é 256.
Mapeamento e mascaramento de LUN
Expansão de capacidade de LUN online
SPC-3 reserva persistente
MPIO & MC/S
Extensões iSCSI para RDMA (iSER) com VMware ESXi
Observação: esse recurso requer um NAS Intel ou AMD com um slot PCIe e uma placa de rede Mellanox compatível.
backup de LUN iSCSI, snapshot único e restauração
Discos virtuais usando o iniciador iSCSI
Nota: o número máximo de discos virtuais é oito.
Mestre de encadeamento de pilha
Sistemas de arquivos suportados Disco rígido interno (EXT4)
Disco rígido externo (EXT3, EXT4, NTFS, FAT32, HFS + e exFAT)
Gerenciamento de armazenamento Tipos de RAID suportados: RAID 0, 1, 5, 6, 10, 50, 60, JBOD, Single
RAID hot spare e global hot spare
Personalização de velocidade de reconstrução RAID
Expansão de capacidade RAID online
Migração de nível RAID online
Excesso de provisionamento de RAID SSD
Nota: o RAID 0 e o RAID de dados JBOD não apoiam o excesso de provisionamento.
Avaliação de desempenho do SSD RAID (com ferramenta de criação de perfil SSD)
Suporte de bitmap
Migração de dados Smart Disk auto
Disco Bad Block Scan e S. M. A. R. T teste.
Recuperação de bloco de disco incorreto
Apagar dados seguros de disco
Gestão da saúde de ironwolf
Pools de armazenamento
Tecnologia de hierarquização de dados™ qtier
Hierarquização de dados automática ou agendada
Auto hierarquização IO-Aware
Pasta compartilhada hierarquização demanda
Volumes flexíveis e LUNs com provisionamento e recuperação de espaço finos
Expansão de volume online
Tipo de volume converter
Redução de volume
Utilização do espaço de armazenamento
Snapshots
Snapshots de volume e LUN
Painel snapshot
Gerenciador de snapshots
Restauração local de snapshot e reverter
Clone de snapshot
Réplica de snapshot e Vault de snapshots
Restauração remota de snapshot e reversão
Diretório de snapshot unificado
Suporte para versões anteriores do Windows (CIFS/SMB)
Snapshot Agent para Microsoft Windows e VMware vSphere
Expansão de armazenamento usando unidades de expansão QNAP
Roaming de gabinete JBOD
Cache de leitura e gravação somente leitura e SSD
Cache somente para gravação em SSD
Qsync Sincronização de arquivos em vários dispositivos com conexão SSL segura
Sincronização seletiva para pastas ou subpastas específicas
Pastas da equipe como centro de arquivos para uma melhor colaboração
Compartilhamento de arquivos usando links de e-mail
Configurações de diretiva para arquivos conflitantes e filtro de tipo de arquivo
Controle de versão para um máximo de 64 versões
Gerenciamento unificado de privilégios e configurações
Modo de configuração central
Apagamento e restauração remotos
Plataforma de suporte ao cliente qsync: Windows, Mac, Ubuntu e Android
Servidor FTP FTP sobre SSL/TLS (explícito)
Suporte de FXP
myQNAPcloud Registro de nome de host gratuito (DDNS)
Certificados SSL myQNAPcloud opcionais (DDNS)
Configuração do roteador automático usando UPnP
Gerenciador de arquivos baseado na Web com criptografia HTTPS 2048-bit
CloudLink para acesso remoto sem configuração de roteador complexa
Servidor de arquivos Compartilhamento de arquivos entre Windows, Mac e Linux/UNIX
Rede Microsoft
ACL do Windows
Permissões de pasta avançadas (AFP, CIFS/SMB e FTP)
Agregação de pasta compartilhada (CIFS/SMB)
Estação de Vigilância Suporte para até 5.000 câmeras IP
8 licenças livres da câmera
Nota: Surveillance Station suporta um livre 8 e máximo de 80 canais de câmera. Para adicionar mais canais de câmera, você precisa comprar licenças do QNAP License Store.
Reprodução instantânea para eventos de vigilância recentes
Opções visuais para e-Maps
Controle de velocidade de reprodução
Suporte para exibir snapshots de visualização na linha do tempo
Análise de vídeo inteligente (IVA) para pesquisa avançada de vídeo
Cliente de vigilância projetado para macOS
Aplicativo de vigilância móvel (VMobile) para iOS e Android
Aplicativo de gravação móvel (VCAM) para iOS e Android
Ethernet Conexão de rede padrão Ethernet
Alimentação Tomada Elétrica 100v ou 240v
Sistemas Operacionais Apple Mac OS 10.7 ou posterior; Linux e UNIX; Microsoft Windows 7, 8, e 10; Microsoft Windows Server 2003, 2008 R2, 2012, 2012 R2 e 2016
Embalagem - TS-1683XU-RP

TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB SATA

  • 2x Cabos Ethernet
  • 2x Cabos de alimentação
  • Parafusos para HDs 2,5"
  • Parafusos para HDs 3,5"
  • Guia de instalação
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA
TS-1683XU-RP Qnap - NAS Storage 16 baias para discos 160TB  SATA

TELEFONE

(11) 3475-5000

Entre em contato com um de nossos especialistas por telefone!

E-MAIL

site@controle.net

Envie sua dúvida, crítica ou sugestão para nossa equipe!

SUPORTE

Técnicos Especializados

Nossa equipe é altamente qualificada para atender a sua necessidade.

Produtos relacionados

  • WB-1600U-RP

    Servidor 16 baias hot-swappable, 8GB RAM, 4 portas LAN e slot para expansão de armazenamento e rede.
  • TS-1263XU-RP

    Storage NAS 12 baias hot-swappable rackmount com fonte redundante, Quad Core, 1 porta 10GbE e 4 portas LAN
  • TS-1231XU-RP

    Turbo NAS Quad Core 4GB, rackmount 12 baias p/ HDD e SSD hot swap até 120TB, 4 portas LAN e fonte redundante.
  • TS-1232XU-RP

    Storare NAS 12 baias até 168TB, fonte redundante, conexão 10GbE e slot PCIe para expansão de funcionalidade NAS
  • TS-1273U-RP

    Servidor Cloud 12 baias com fonte redundante, processador Quad Core, 8GB DDR4 RAM e 2 portas 10GbE SFP+
  • TS-EC1680U-R2

    Servidor NAS 16 baias SATA, Core i3, 4x LAN gigabit, 2x LAN 10GbE, 4x USB 3.0, 1x HDMI e 2x slots PCIe livres.
  • TVS-1272XU-RP

    NAS server 144TB com 12 baias, fonte redundante, Intel i3, 4 portas LAN gigabit, 2 10GbE e 4 slots PCIe
  • TS-1231XU

    Servidor para backup de arquivos, rackmount 12 baias p/ HDD e SSD hot swappable até 120TB, 2 portas LAN e 2 10GbE
