ARC-4038-12 Areca - Storage JBOD p/ 12 Hard Disks SATA/SAS até 144TB


ARC-4038-12, um storage JBOD veloz e econômico

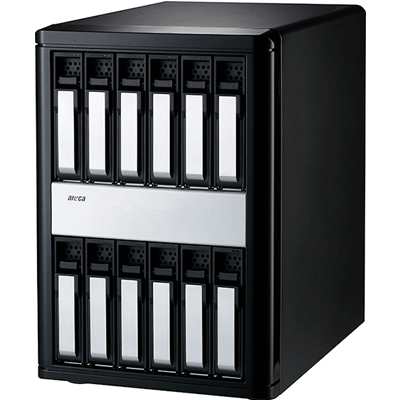

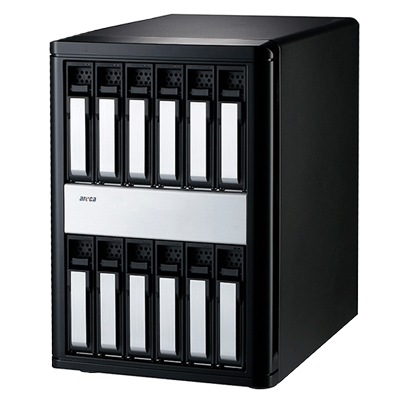

O storage JBOD ARC-4038-12 é uma solução para armazenamento de dados SAS-to-SAS robusta, versátil e fácil de instalar. Com 12 baias para hard disks SAS (Serial-Attached SCSI 12GB/s) ou SATA (Serial ATA 6GB/s), chassi externo compacto e capacidade até 144TB de capacidade bruta, o equipamento suporta disk array e permite discos hot spare para maior segurança de dados.
Compatível com discos de 2,5 ou 3,5 polegadas, o ARC-4038-12 possui gavetas para HDD hot swappable, ou seja, que possibilita a substituição dos mesmos sem a necessidade de desligar o sistema e facilita a manutenção e upgrades de capacidade. O backplane do ARC-4038-12 é projetado com um processador ARM Cortex-R4, voltado para gerenciamento da topologia de armazenamento, que contém funções como a localização e o gerenciamento do pool de discos, envia mensagens sobre a saúde e o funcionamento dos discos e facilita a gestão dos recursos pelos administradores de TI.
O storage JBOD ARC-4038-12 suporta até quatro conexões 12GB/s SFF-8644 externas, permite alocação de mais capacidade no mesmo barramento através de expansões opcionais e sua instalação e configuração podem ser feitas através de uma conexão in-band (SES over SMP) ou serial out-of-band.
Configuração básica
- Direct Attached Storage SAS-to-SAS até 144TB
- 12 gavetas SATA / SAS para hard disks
- Gavetas Hot Swap e drive Hot Spare
- Quatro conexões externas SFF-8644 12GB/s
- LED de status individual por gaveta
- Capacidade para daisy chain com outras unidades ARC-4038
- Expansão de capacidade Plug-and-Play, sem necessidade de desligamento das unidades
- Suporte CLI para configuração e informações do sistema
- Compatível PC e Mac
Saiba Mais sobre: Armazenamento de dados
ARC-4038-12, projetado para alto desempenho
Para garantir escalabilidade de espaço com hard drives SAS, o storage JBOD ARC-4038-12 inclui 12 portas internas SAS 12GB/s e permite expansão de 20 outras portas externas, proporcionando capacidade de armazenamento para Petabytes. A arquitetura de alta performance garante as maiores velocidades possíveis, com conexões SAS/SATA 12GB/s e SAS 6 ou 3GB/s.
O ARC-4038 incorpora as mais recentes melhorias da tecnologia SAS, como a otimizadora de largura de banda LSI DataBolt. Esse recurso foi projetado para que empresas possam migrar antigas infraestruturas para sistemas com tecnologias SAS 12GB/s sem perder os antigos hard drives já implementados. Ao utilizar o DataBolt, o ARC-4038-12 adequa a transferência de dados de discos 6GB/s ao novo barramento, adequando a largura de banda entre as diferentes interfaces de transferência.
Gerenciamento simples

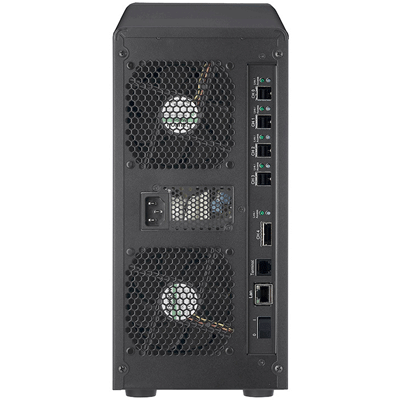

O storage JBOD ARC-4038-12 possui um poderoso gerenciador de expansão integrado, que permite acesso via SES3.0 over SMB ou via porta RS-232. Através dele, a unidade de armazenamento fica sempre disponível para gerenciamento e monitoramento das configurações de expansões. O firmware de expansão Areca e EPLD implementa protocolos SES3.0 e mapas de atividades dos drives, facilitando a identificação de problemas e exibindo o status dos backplanes de maneira rápida.
Os cabos de alimentação são projetados para se integrarem ao chassi e serem organizados de maneira eficiente. O protocolo SES3.0 ainda permite configurar a velocidade dos ventiladores, mantendo o ambiente sempre refrigerado. Identificar problemas com drives é crucial em qualquer data center, por isso o ARC-4038-12 oferece mais capacidade de monitoramento e proporciona recursos importantes como alarme sonoro e luminoso em caso de problemas, indicador de voltagem e temperatura do ambiente e envio de mensagens em caso de não conformidades.

Um storage JBOD SAS pronto para crescer
Com a expansão SAS 12Gb/s da Areca, usuários que necessitam de capacidade tem à disposição o que há de melhor em storages JBOD. Com ele é simples crescer, apenas acrescentando mais dispositivos conectados ao sistema, mantendo inclusive a compatibilidade com dispositivos e backplanes já existentes. Suas configurações permitem aumentar a capacidade de maneira eficiente e versátil, incluindo conexão com servidores / sistemas RAID, além de hard drives SAS ou SATA. Além disso, os módulos adicionais JBOD possuem um excelente custo benefício, permitindo que a unidade de armazenamento seja expandida on-demand.
O protocolo SAS define um mecanismo de implementação para que todos dispositivos possam acessar dados e domínios sem problemas de compatibilidade. O ARC-4038-12 é ideal para direct attached storage SAS 12GB/s com interfaces externas, dando a eles mais capacidade de armazenamento. O tipo e total de drives que podem ser conectados a um servidor varia conforme a interface utilizada, bem como configurações RAID permitidas.
Formato | Desktop 12 baias |
Portas de discos | 12 portas SAS/SATA 12GB/s |
Portas externas | 4 portas SFF-8644 1 porta SFF-8088 |
Coolers de refrigeração | 2 ventiladores de 2700 RPM sem escova Amperagem: 2 x 0.135A |
Fonte de alimentação | 1 fonte de 270W Voltagem 90-256 V rated Frequência 50-60Hz |
Tamanho | 206 X 310 X 290mm (Largura x Altura x Comprimento) |
Peso | 9,5Kg |
Discos | Até 12 discos SAS de 2,5 – 3,5 polegadas hot plug 12GB/s de velocidades de 7.200 / 10.000 / 15.000RPM Até 12 discos SATA de 2,5 – 3,5 polegadas hot plug 6GB/s de velocidades de 7.200 / 10.000RPM |
Módulos de controlador JBOD | Placa de expansão: 1 módulo Sensores: 1 sensor na placa de expansão |
Placa backplane | Conectores: 12 conectores SAS hard-drive 1 conector para fonte de alimentação 2 conectores para ventiladores 1 conjunto de conectores para placa de expansão |
Conectores de controlador | Conectores I/O: 2 conectores SFF-8644 "Host In" para conexão com hospedeiro 2 conectores SFF-8644 "Expansion out" para conexão com unidade JBPD adicional Conectores de gerenciamento 1 porta UART RJ-11 6-pin 1 porta RJ-45 LAN |
Indicadores LED | Hard drive carrier: 1 LED azul para atividades 1 LED de duas cores por drive Placa de expansão: 2 LEDs de cor única para indicador de status de cada porta SAS host, um por entrada SAS host e um para status de atividade. 2 LEDs de cor única para indicador de status de cada porta de expansão SAS, um por entrada SAS host e um para status de atividade. |
Temperatura | Operacional: 0°C até 40°C Armazenamento: -40°C até 60°C |
Umidade relativa | Operação: 10-80% (não condensando) Armazenamento: 5-95% (não condensando) |
