Capacidade em milhões de pacotes por segundo (pacotes de 64 bytes)
130,94 mpps
Capacidade de comutação em gigabits por segundo
176 Gbps
MAC table
8.192 endereços para CBS220-48T-4X
Protocolo Spanning Tree (STP)
Suporte padrão 802.1d Spanning Tree, habilitado por padrão
Convergência rápida usando 802.1w (Rapid Spanning Tree - RSTP)
Várias instâncias de Spanning Tree usando 802.1s (MSTP)
Até 16 instâncias suportadas
Agrupamento de porta
Suporte para protocolo de controle de agregação de link IEEE 802.3ad (LACP)
- Até 8 grupos
- Até 8 portas por grupo com 16 portas candidatas para cada agregação de link 802.3ad (dinâmica)
- Balanceamento de carga com base no MAC address ou MAC/IP de origem e destino
VLAN
Suporte para até 256 redes locais virtuais (VLANs) simultaneamente
VLANs baseadas em porta e tag-based VLAN 802.1Q
Gerenciamento de VLAN
Guest VLAN
VLAN de voz automática
O tráfego de voz é automaticamente atribuído a uma VLAN específica de voz e tratado com níveis apropriados de QoS
QinQ VLAN
As VLANs cruzam de forma transparente a rede de um provedor de serviços enquanto isolam o tráfego entre os clientes
GVRP e GARP
Protocolos de registro para propagar e configurar VLANs automaticamente em um domínio com bridge
Bloqueio de Head-of-Line (HOL)
Prevenção de bloqueio HOL
Jumbo frame
Suporta frames até 9.216 bytes
Detecção de loopback
A detecção de loopback fornece proteção contra loops, transmitindo pacotes de protocolo de loop fora das portas nas quais a proteção de loop foi habilitada e opera independentemente do STP.
Crossover automático de interface dependente de mídia (MDIX)
Ajusta automaticamente os pares de transmissão e recepção se um tipo de cabo incorreto (cruzado ou direto) for instalado.
Segurança
ACLs: Limite de queda ou taxa com base no MAC de origem e destino, VLAN ID ou endereço IP, protocolo, porta, ponto de código de serviços diferenciados (DSCP) / precedência de IP, protocolo de controle de transmissão (TCP) / protocolo de datagrama de usuário (UDP), portas de origem e destino, Prioridade 802.1p, tipo Ethernet, pacotes ICMP (Internet Control Message Protocol), pacotes IGMP (Internet Group Management Protocol), sinalizador TCP
Suporta até 512 regras
Port Security
Cria a capacidade de bloquear endereços MAC de origem nas portas; limita o número de endereços MAC aprendidos
IEEE 802.1X (função de autenticador)
Autenticação RADIUS (Remote Authentication Dial-in User Service); VLAN de convidado;
Modo de host único, host múltiplo e multi-sessão
RADIUS, TACACS
Suporta autenticação RADIUS e Terminal Access Controller Access Control System (TACACS); alternar funções como um cliente
Filtragem de MAC address
Suportado
Storm Control
Broadcast, multicast e unicast desconhecido
Proteção DoS
Prevenção de ataque DOS
STP BPDU Guard
Mecanismo de segurança que protege a rede de configurações inválidas. Uma porta habilitada para BPDU Guard é desligada caso uma mensagem BPDU seja recebida.
Spanning Tree Loop Guard
Recurso para proteção adicional contra loops de encaminhamento da Camada 2 (loops STP).
Protocolo Secure Shell (SSH)
SSH é um substituto seguro para o tráfego Telnet. SCP também usa SSH. Os padrões SSH v1 e v2 são suportados.
Secure Sockets Layer (SSL)
Criptografa todo o tráfego HTTPS, permitindo acesso altamente seguro e controle através de painel de gerenciamento web para o switch
Níveis de prioridade QoS
8 filas de hardware por porta
Agendamento
Prioridade estrita e atribuição de fila Weighted Round-Robin (WRR) com base em DSCP e classe de serviço (802.1p / CoS)
Classe de serviço QoS
Baseado em porta; 802.1p VLAN baseado em prioridade; Precedência de IP IPv4 / v6, tipo de serviço (ToS) e baseado em DSCP; Serviços Diferenciados (DiffServ); classificação e remarcação de ACLs, QoS confiável
Limitação de taxa
Política de entrada; modelagem de saída e controle de taxa; por VLAN, por porta e com base em fluxo
Prevenção de congestionamento
Algoritmo de prevenção de congestionamento TCP para reduzir e prevenir a sincronização global da perda de TCP.
Internet Group Management Protocol (IGMP) Versões 1, 2 e 3 Snooping
O IGMP limita o tráfego multicast com uso intensivo de largura de banda apenas para os solicitantes; suporta 256 grupos multicast
IGMP querier
O IGMP querier é usado para suportar um domínio multicast de camada 2 de switches na ausência de um roteador multicast
IPv6
IPv6 host mode, IPv6 over Ethernet, IPv6/IPv4 Dual Stack, IPv6 neighborrouter discovery (ND), IPv6 stateless address auto-configuration, Path Maximum Transmission Unit (MTU) discovery, Duplicate Address Detection (DAD) e ICMP version 6
ACL IPv6
Queda ou controle de pacotes IPv6 por hardware
IPv6 QoS
Priorização de pacotes IPv6 por hardware
Aplicativos IPv6
Web / SSL, servidor Telnet / SSH, Cliente DHCP, DHCP Autoconfig, Cisco Discovery Protocol (CDP), Link Layer Discovery Protocol (LLDP)
Padrões
Ethernet IEEE 802.3 10BASE-T, Fast Ethernet IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802.3ad LACP, IEEE 802.3z Gigabit Ethernet, IEEE Controle de fluxo 802.3x, IEEE 802.1D (STP, GARP e GVRP), VLAN IEEE 802.1Q / p, IEEE 802.1w RSTP, IEEE 802.1s Multiple STP, autenticação de acesso à porta IEEE 802.1X, IEEE 802.3af, IEEE 802.3at e outros

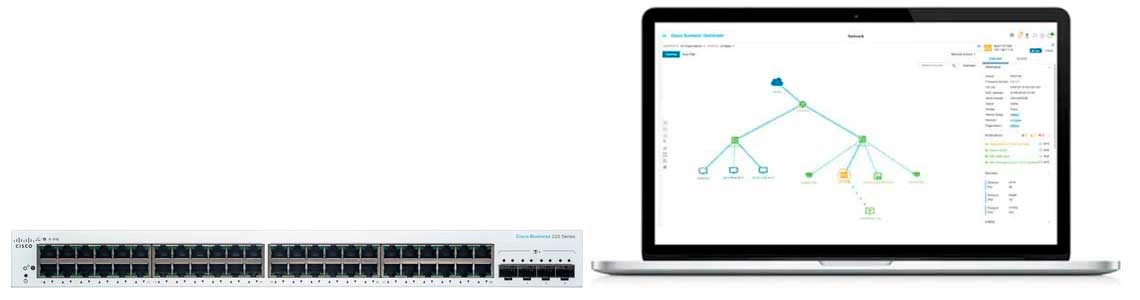

Cisco Business Dashboard
Gerenciamento direto via Cisco Business Dashboard e aplicativo móvel. Elimina a necessidade de configurar um hardware separado ou máquina virtual para o Cisco Business Dashboard Probe no local.
Aplicativo móvel Cisco Business
Aplicativo móvel para produtos Cisco Business Switch e Wireless. Ajuda a configurar uma rede local em minutos e fornece gerenciamento fácil na ponta dos dedos.
Agente Cisco Network PlugPlay (PnP)
A solução Cisco Network PlugPlay oferece uma forma simples, segura, unificada e integrada para a implantação de novos dispositivos de filial ou campus ou provisionar atualizações para uma rede existente. A solução fornece uma abordagem unificada para provisionar roteadores, switches e dispositivos sem fio Cisco sem contato físico.
Painel do usuário via web
Utilitário baseado em navegador (HTTP / HTTPS) para configuração de switch e outros dispositivos de forma simplificada. Oferece suporte à configuração, painel do sistema, manutenção e monitoramento do sistema.
SNMP
Simple Management Network Protocol (SNMP) versões 1, 2c e 3 com suporte para traps e SNMP versão 3 User-Based Security Model (USM)
Monitoramento Remoto (RMON)
O agente de software RMON integrado oferece suporte a 4 grupos RMON (histórico, estatísticas, alarmes e eventos) para gerenciamento, monitoramento e análise aprimorados de tráfego
Espelhamento de porta
O tráfego em uma porta ou VLAN pode ser espelhado para outra porta para análise com um analisador de rede ou sonda RMON. Até 8 portas de origem podem ser espelhadas em uma porta de destino. Quatro sessões são suportadas.
Atualização de firmware
Atualização do navegador da Web (HTTP / HTTPS) e Trivial File Transfer Protocol (TFTP)
Imagens duplas para atualizações de firmware resilientes
DHCP
As opções de DHCP facilitam um controle mais rígido de um ponto central (servidor DHCP) para obter o endereço IP, configuração automática (com download do arquivo de configuração), DHCP relay e host name
Sincronização de tempo
Protocolo de Tempo de Rede Simples (SNTP)
Gerenciamentos alternativos
HTTP / HTTPS; Atualização TFTP; Cliente DHCP; Protocolo Bootstrap (BOOTP); diagnóstico de cabo; ping; traceroute; syslog
Bonjour
O switch se auto-autentica usando o protocolo Bonjour
Link Layer Discovery Protocol 802.1ab com extensões LLDP-MED
O LLDP permite que o switch anuncie sua identificação, configuração e recursos para dispositivos vizinhos que armazenam os dados em um MIB. LLDP-MED é um aprimoramento do LLDP que adiciona as extensões necessárias para telefones IP.
Cisco Discovery Protocol
O switch se auto-autentica usando o Cisco Discovery Protocol, além de exibir informações resumidas para dispositivos de rede Cisco conectados, telefones IP e pontos de acesso sem fio
Detecção de energia
Desliga automaticamente na Gigabit Ethernet e portas 10/100 RJ-45 ao detectar um link inativo. O modo ativo é retomado sem perda de nenhum pacote quando o switch detecta o link ativo.
Desativação dos LEDs de porta
Os LEDs podem ser desligados manualmente para economizar energia.
Power over Ethernet
N/D
PoE CBS220-48T-4X
N/D
Tipo de cabeamento
Par trançado sem blindagem (UTP) Categoria 5 ou superior para 10BASE-T / 100BASE-TX; UTP Categoria 5 Ethernet ou superior para 1000BASE-T
LEDs
Sistema, Link / Operação, Velocidade
Flash
64 MB
Memória CPU
256 MB
Portas totais do sistema
Ethernet 48 Gigabit + 4 portas p/ Uplink 10 SFP+ Gigabit Ethernet
Tamanho do pacote de Buffer
16 Mb - Os números são agregados em todas as portas, pois o buffer é compartilhado dinamicamente.
Dimensões da unidade (L x P x A)
440 x 257 x 44 mm (17,3 x 10,1 x 1,7 pol.)
Peso da unidade
3,54 kg (7,80 lb)
Energia Elétrica
Fonte Interna, 100-240 V, 50-60 Hz
Temperatura de operação
0-50° C
Temperatura de armazenamento
–20°C a +70°C
Umidade operacional
10% a 90%, relativo, sem condensação
Umidade de armazenamento
10% a 90%, relativo, sem condensação
Consumo de energia do sistema
Sem PoE: 110V = 41,0W - 220V = 41,2W - Com PoE: 1110V = N/D
Dissipação de calor
140,58 BTU/hr
Número de Ventiladores
1
MTBF a 25°C (horas)
420.827 horas
Ruído acústico (25°C)
32,6 dB
