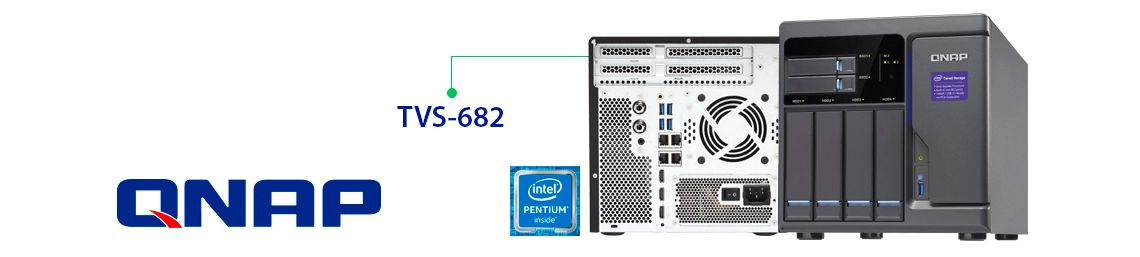

O TVS-682 é um tiered Storage, ou seja, possui conceito de armazenamento hierárquico, particionamento e distribuindo as informações de acordo com o tráfego de rede. Ele oferece 4 baias hot-swappable para SSD ou HDD SATA, dois slots SSD 2,5” para tecnologia Qtier e cache SSD entregando melhor eficiência de armazenamento. Seus slots PCIe permite interfaces de rede de 10GbE ou 40GbE, novas placas NVM (non-volatil memory) SSD, placas gráficas e cartões de expansão USB3.1. O Qnap TVS-682 Qnap é ideal para transferência e exibição de vídeo 4K 60fps, permite múltiplas plataformas e expansão de capacidade através de JBOD virtual (VJBOD).
Para conseguir o melhor desempenho é necessária a combinação do hardware de alto desempenho, funcionalidades da aplicação bem desenvolvidas e cenários de uso bem planejados.
Alto desempenho para aplicações que exigem mais da CPUAlimentado por um processador de alto desempenho, o Tiered Storage TVS-682 possibilita a reprodução em tempo real de vídeo 4K e aumenta a eficiência de aplicações que exigem mais processamento. |
 |
|
|
Cache SSD 2,5” e M.2 SSD SATA 6Gb/sO Qnap TVS-682 fornece 2 slots de SSD dedicado para armazenamento em cache, aumentando o desempenho IOPS, e oferece velocidades de transferência mais altas e confiabilidade com o SSD M.2. Usando cache SSD o desempenho geral do sistema aumenta, ideal para melhorar o fluxo de trabalho de IOPS em aplicações exigentes como virtualização. O Tiered Storage combina SSD M.2 de 2,5” e HDD para realizar tiering em armazenamento eficaz. |

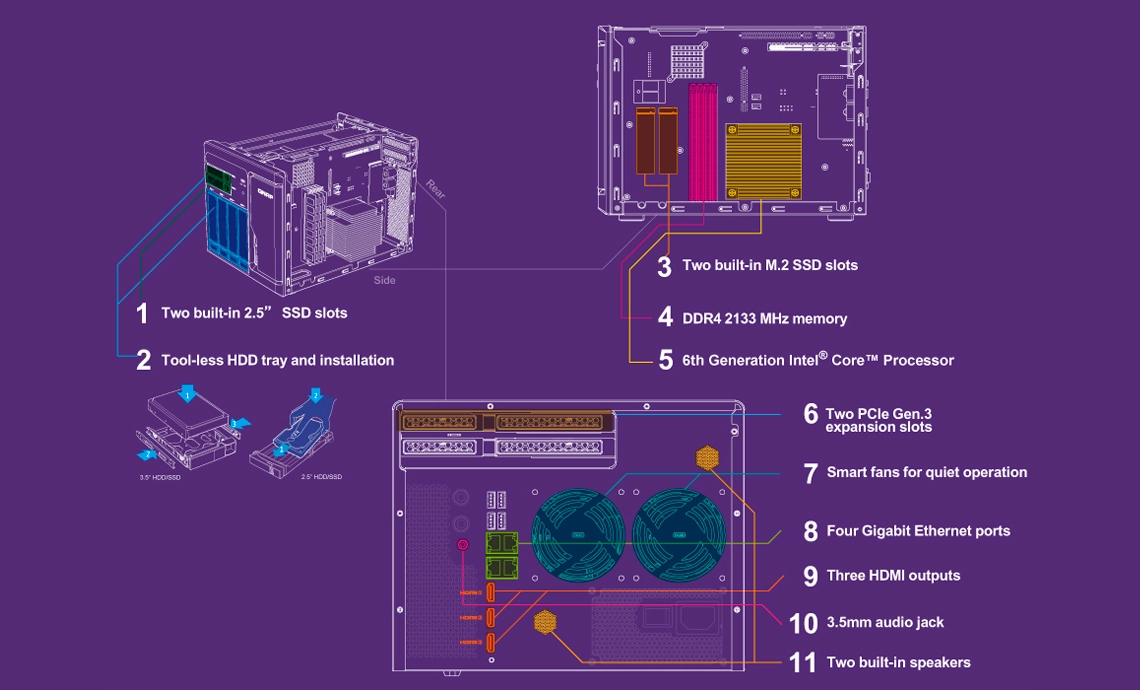

O TVS-682 possui design de hardware avançado que possibilita facilitar a implantação otimizada de armazenamento de dados baseados em diferentes cenários de uso.

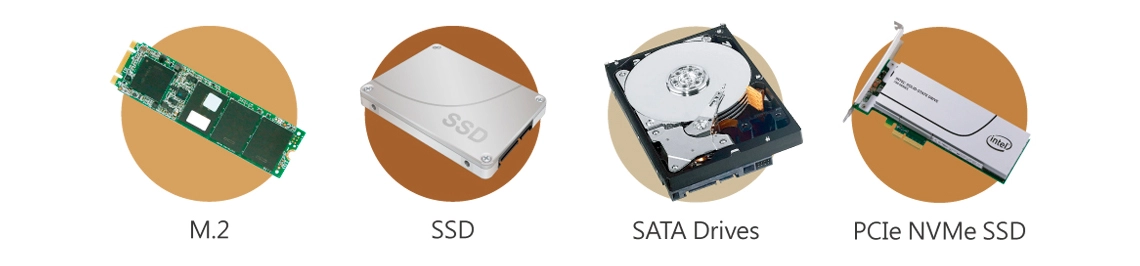

A tecnologia Qnap Qtier autoriza o TVS-682, através do Auto Tiering, otimizar continuamente a eficiência do armazenamento através de PCIe SSD NVMe, M.2 SSD, SSD e SATA. Com Auto Tiering, o Storage Qnap pode mover automaticamente os dados frequentemente utilizados para camadas de armazenamento de alto desempenho e os dados menos acessados em drives de maior capacidade.
Aplicativos baseados em particionamentoO aplicativo Surveillance Station requer desempenho de alta prioridade para armazenamento, garantindo a integridade das gravações, mantendo as velocidades de transmissão normais, suficientes para compartilhamento de arquivos. Entretanto, quando vários aplicativos estão em execução na mesma mídia de armazenamento, o nível de taxa de transferência necessária não pode ser garantido. O Qnap TVS-682 suporta três tipos de mídia de armazenamento: M.2, SSD e discos rígidos SATA, podendo ser configurados como partições independentes para diferentes aplicações, garantindo nível de rendimento suficiente para cada aplicação. |
 |

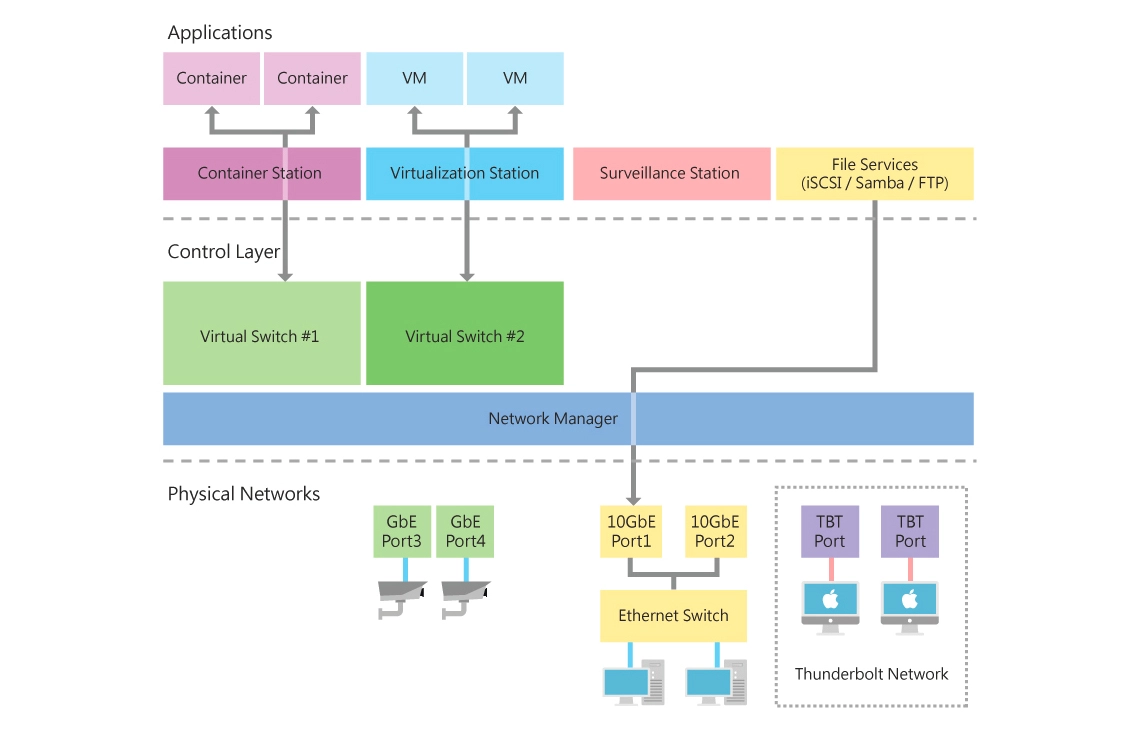

O Storage TVS-682 possui quatro portas 1 Gigabit Ethernet, permitindo que os aplicativos usem interfaces dedicadas para atender os requisitos de distribuição de tráfego de rede. As interfaces de rede podem ser controladas com o aplicativo Network & Virtual Switch, que permite otimizar recursos de rede para máquinas virtuais, aplicativos contentores e o Tiered Storage Qnap.

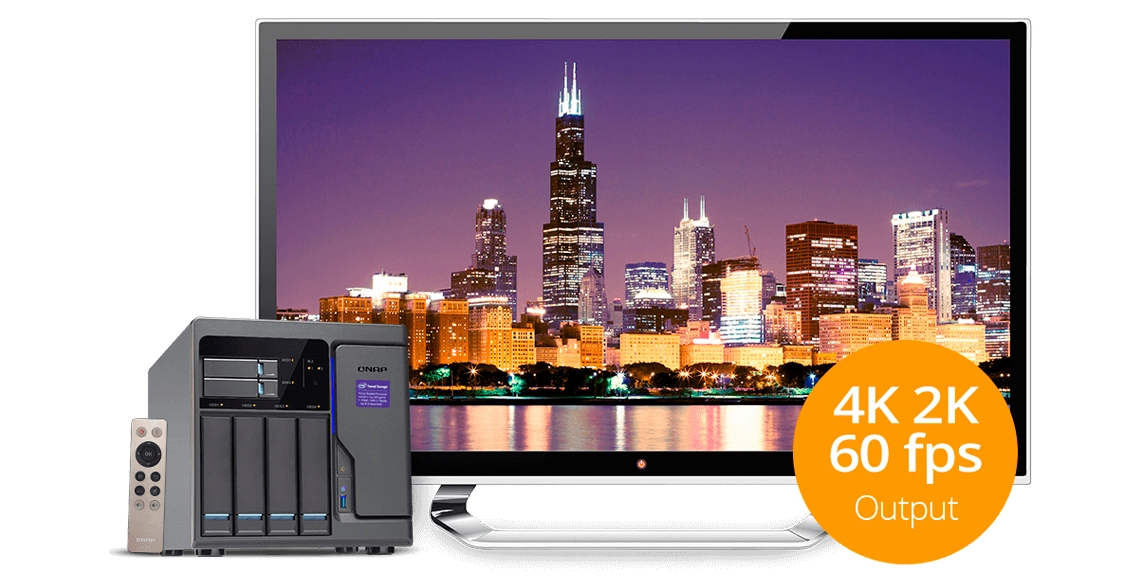

O TVS-682 Qnap oferece três portas HDMI, incluindo uma HDMI 2.0, suporta exibição de vídeos Ultra HD 4K (4096 x 2304), podendo conectar a uma TV ou receptor A/V e usar o media player Kodi na HD Station com o controle remoto Qnap para aproveitar a experiência audiovisual. Através do Intel HD Graphics, o Tiered Storage possibilita transcodificação de vídeo 4K (H.264) e 1080p em tempo real, convertendo o conteúdo para formatos universais que podem ser reproduzidos em dispositivos móveis, PCs e Smat TVs.

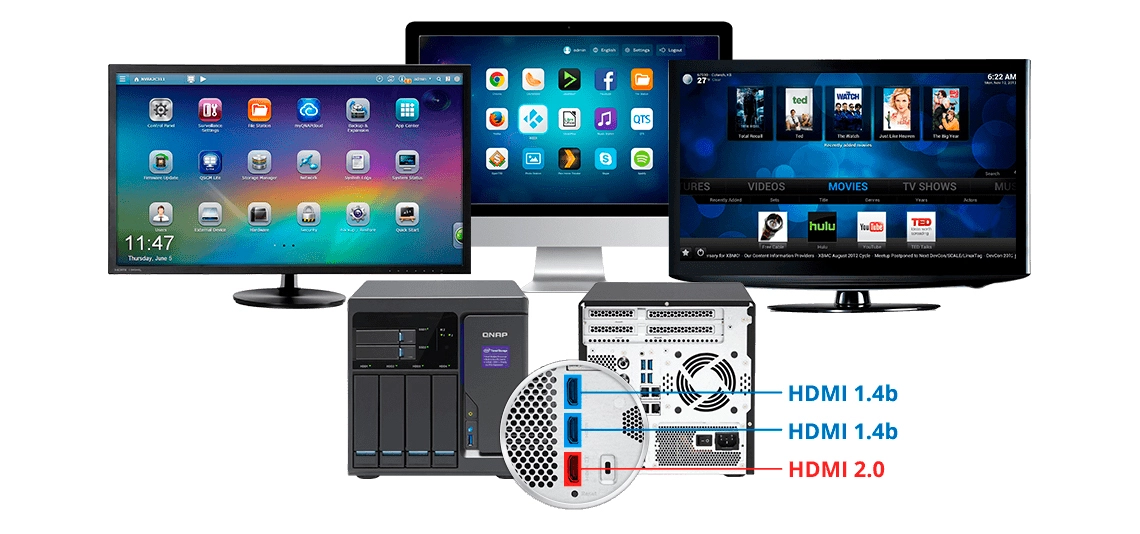

Possuindo três saídas HDMI, o storage NAS TVS-682 pode conectar três monitores em qualquer configuração “duplicada” ou “estendida”. A Duplicação irá exibir o mesmo conteúdo em cada display e o modo Estendido permite os usuários exibir conteúdo através dos displays para melhor conveniência. Exibindo conteúdo através da HDMI, o Tiered Storage Qnap pode ser usado como player multimídia usando o HD Station para aproveitar de aplicativos incluindo Kodi, HD Player, Plex Home theater, YouTube, Spotify, JRiver, Google Chrome, Mozilla Firefox e mais. Além de poder usar uma das saídas alternativamente para operar o TVS-682 como um PC com sistema operacional Linux.
Resolução da tela irá variar conforme potência da CPU.
| Número de saídas | Resolução Máxima |
| 1 x saída HDMI (2.0) | 4096x2304 @60Hz |
| 2 x saídas HDMI simultaneamente | 2880x1800 @60Hz |
| 3 x saídas HDMI simultaneamente | 2304x1440 @60Hz |

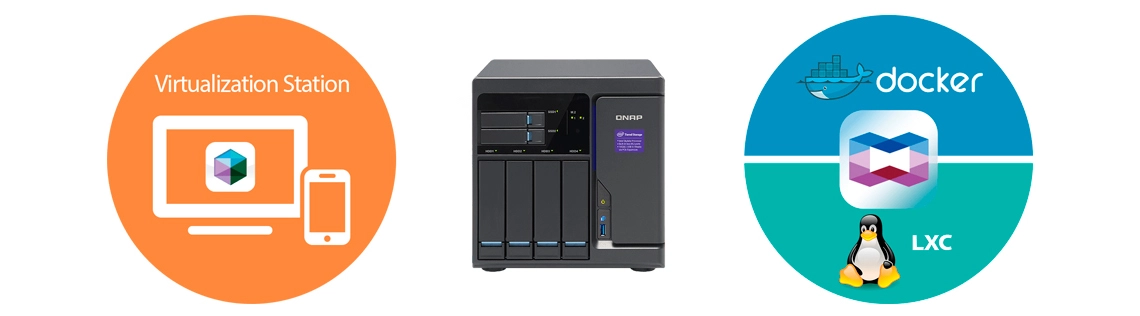

Com a aplicação Virtualization Station é possível hospedar máquinas virtuais (VM) no storage TVS-682 e acessá-las via web ou VNC. O app suporta vários sistemas operacionais, criação rápida de VM, VM de backup e restauração, importação / exportação, snapshot e gerenciamento de dispositivos de forma centralizada. O Virtualization Station usa SDN (redes definidas por software) e permite que o Tiered Storage Qnap e as VMs compartilhem a mesma porta LAN através de switches virtuais, aumentando consideravelmente a transferência de dados entre máquinas virtuais, como entre VMs e NAS via interface interna. Uma placa gráfica AMD Radeon Série R7 pode ser instalada no slot PCIe do TVS-682, aumentando consideravelmente a renderização dos aplicativos virtualizados.
Com a tecnologia para virtualização de servidores Qnap Container Station, é possível a integração das tecnologias LXC e Docker, permitindo operar múltiplos sistemas isolados Linux no storage NAS tiering, bem como baixar aplicativos a partir do Docker Hub Registry. No Container Station também é possível visualizar, editar e armazenar arquivos de vários tipos, como documentos do office, imagens e arquivos de texto.
 |
Aplicativos de virtualização abrangentesO TVS-682 Qnap também é um centro de armazenamento iSCSI/IP-SAN certificado VMware, Citrix, Microsoft Hyper-V e Windows Server 2012 permitindo a implantação e gestão flexível em aplicações de virtualização. O sistema suporta ainda VMware VAAI e Microsoft ODX, disponibilizando os plug-ins vSphere Client e SMI-S Provider para melhorar o gerenciamento nas aplicações de virtualização. |
Tecnologia QvPCA tecnologia exclusiva QNAP QvPC consolida tecnologias como integração VM, transcodificação de multimídia, saída HDMI, integração de nuvem e tecnologias de conexão, permitindo assim utilizar o TVS-682 como um PC quando conectado a um teclado, monitor e mouse. Com essa tecnologia o Tiered Storage disponibiliza acesso direto aos dados armazenados, execução de aplicativos usando VMs com base em Windows/Linux/UNIX/Android, navegar na web, assistir vídeos 4K ou 1080p com canais de áudio 7.1, monitorar estação de vigilância e muito mais. |
 |
 |
Criptografia de dadosO TVS-682 oferece criptografia NAS completa Qnap, garante segurança dos dados criptografando todos os arquivos armazenados no padrão de pastas compartilhadas do storage. Além de criptografia AES de 256 bits, o Tiered Storage oferece também várias opções de segurança como o acesso criptografado, bloqueio de IP, confirmação em 2 passos e muito mais. |
Soluções de backupOferecendo soluções de backup flexíveis para usuários Windows e Mac, com o TVS-682 é possível criar Volume/LUN snapshots (até 256 snapshots por volume ou LUN e máximo de 1.024 snapshots por NAS), Snapshot Réplica e Clone, além de soluções de recuperação incluindo RTRR, rsync e backup de armazenamento em nuvem (Amazon S3, Amazon Glacier, Microsoft Azure, ElephantDrive, Dropbox e Google Cloud Storage). |
 |
 |
Sincronização de arquivosAtravés da aplicação Qsync, o TVS-682 Qnap transforma-se num centro de dados seguro para sincronização de dados. Todos arquivos enviados para o Tiered Storage ficam disponíveis para dispositivos associados como computadores, tablets e outros dispositivos móveis. O aplicativo Qnap Qsync é especialmente útil para pessoas que viajam frequentemente e precisam acessar informações sempre atualizadas por qualquer dispositivo emparelhado. |

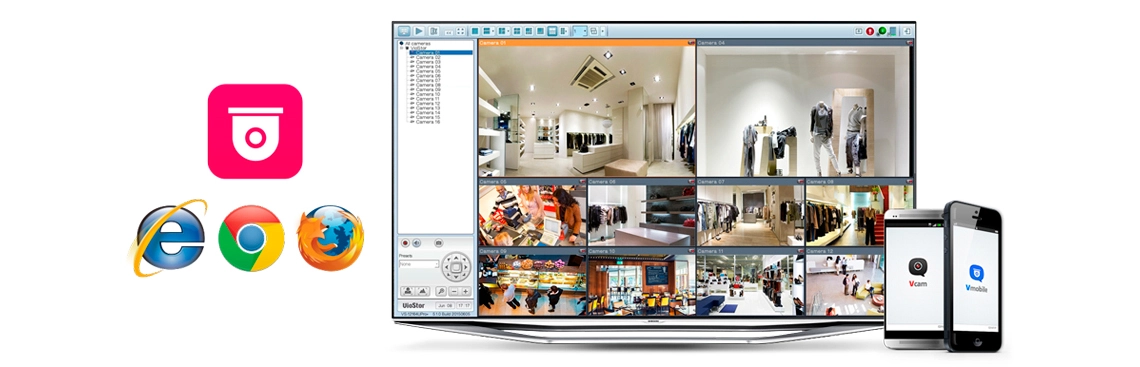

O aplicativo Surveillance Station transforma o Qnap TVS-682 numa solução de vigilância profissional com sistema de Gestão de Vídeo (VMS) que suporta mais de 3.000 modelos de câmeras IP e permite compra de licenças adicionais por projeto. Ele suporta ainda monitoramento em tempo real, gravação e reprodução com definições personalizáveis e, com a aplicação Vmobile nos dispositivos iOS ou Android, gerencia câmeras de qualquer lugar para vigilância do ambiente. Ao instalar o aplicativo Vcam, qualquer smartphone transforma-se numa câmera de rede, gravando instantaneamente as imagens capturadas diretamente no Tiered Storage. Ainda inclui 8 canais livres para câmeras IP, podendo expandir até 80 canais através de compra de licenças adicionais.

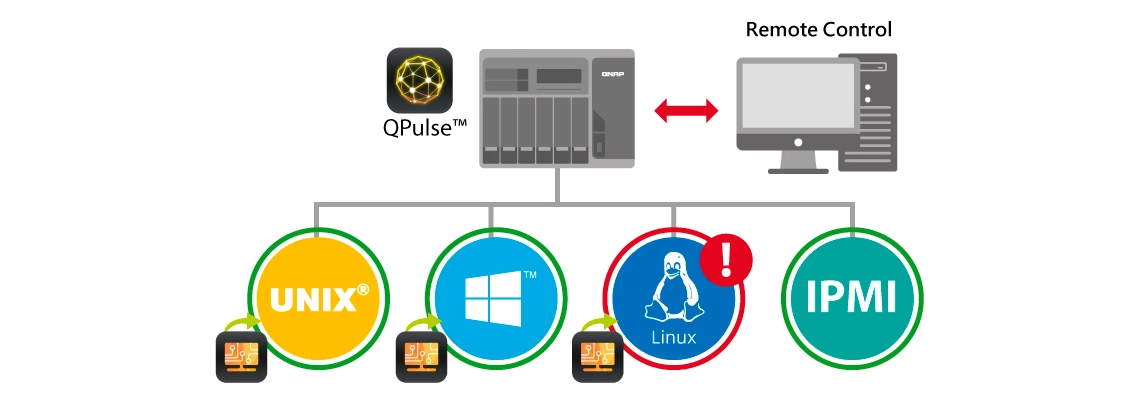

O QRM+ é uma solução centralizada de gerenciamento de servidor remoto projetado para profissionais de TI, fornece solução baseada em web – acessível de qualquer browser – para mapear, monitorar e gerenciar todos os dispositivos de computação em rede como servidores, PC's, PC's embarcados e Thin Clients de um único ponto. Suportando IPMI 1.5 e 2.0, o QRM+ fornece KVM remota (teclado, vídeo e mouse) para determinados dispositivos IPMI e suporta rastreamento de cada ação usando a gravação e reprodução de KVM.
O Storage NAS TVS-682 suporta expansão de capacidade on-line, através da conexão de vários gabinetes de expansão RAID de alto desempenho SAS ou unidades de expansão USB 3.0 para atender as necessidades de capacidade empresarial. Com isso a capacidade de armazenamento bruto pode ser expandida sob demanda, tornando o Tiered Storage Qnap em um centro de dados robusto e expansível, preparado para aplicativos empresariais de uso intensivo como vídeo vigilância, servidor de arquivos e muito mais.
Capacidade de armazenamento bruto disponível conectando gabinetes de expansão Qnap:
| QNAP NAS Modelo | Gabinete de Expansão | Número de Expansões | Total HDD (NAS + Gabinete) | Máximo de capacidade bruta (TB) |
|---|---|---|---|---|
| TVS-682 | REXP-1000 Pro | 4 | 44 | 352TB |
| 3 | 34 | 272TB | ||
| 2 | 24 | 192TB | ||
| 1 | 14 | 112TB | ||
| UX-800P | 2 | 20 | 160TB | |
| 1 | 12 | 96TB | ||
| UX-500P | 2 | 14 | 112TB | |
| 1 | 9 | 72TB |
*A capacidade máxima é calculada usando HDDs de 8TB.
Expansão de capacidade com JBOD Virtual QnapAlém de usar gabinetes de expansão de armazenamento físico, o Qnap VJBOD (JBOD Virtual) é uma solução de expansão adicional baseado em rede, permitindo aumentar a capacidade com várias unidades de Qnap NAS, oferece criar pools virtuais de armazenamento e volumes no NAS local. Com o VJBOD é possível utilizar o espaço de armazenamento de múltiplos storages NAS e gerenciar com a interface no storage local. Suporta interface de conexão 10GbE/40GbE Ethernet e entroncamento de portas que aumenta o desempenho e confiabilidade do armazenamento VJBOD. |
 |
| CPU | Processador Dual Core Intel Pentium G4400 3.3GHz |
| Memória | Total de slots DIMM: 4 Memória máxima: 64GB (16GBx4) Módulos de memória pré-instalado: 8GB DDR4 RAM (4GBx2) |
| Memória Flash | 512MB DOM |
| Porta Cache Interna | Duas portas mSATA para leitura cache. O sistema padrão é fornecido sem módulo de flash mSATA. |
| Slot M.2 | 2 x M.2 2242/2260/2280/22110 SATA 6Gb/s SSD (O M.2 SSD não está incluso) |
| Baias de discos Hot-swappable | 2 x SSD 2,5" 4 x SSD ou Disco Rígido 2,5"/3,5" SATA 6Gbps/3Gbps |
| USB | 1 x porta USB3.0 (Frontal) 4 x portas USB3.0 (Traseira) |
| Porta LAN | 4 portas LAN Gigabit Ethernet |
| Saída HDMI | 3 (HDMI 1.4bx2, HDMI 2.0x1) |
| Entrada de áudio | Audio In: 2 x 6.3mm MIC In |
| Saída de áudio | 2 x alto-falante embutido, 1 x 3.5mm Line-out jack |
| Indicadores LED | Status do sistema, SSD 2,5", M.2 SSD, HDD 3,5" |
| Botões | Power, Reset e one-touch |
| Alarme | Sistema de alerta |
| Formato | Desktop, Torre |
| Nível de som | Pressão Sonora (LpAm) 20.5dB (Com 4 HDDs Seagate ST2000VN000-1HJ164 instalados) |
| Temperatura | 0-40˚C |
| Umidade relativa | 5~95% sem condensação, bulbo úmido:27°C |
| Fonte de energia | Entrada: 100-240V ~, 3-1.5A, 60-50Hz; Output: 250W |
| Slot PCIe | 2 (1* PCIe Gen3x16; 1* PCIe Gen3x4) |
| Ventilador | Sistema: 1x8cm ventilador de refrigeração CPU: 1x9cm de ventilador |
|
Networking
VPN Server |
- Internal hard drive: EXT4
|
|
Administração via Web
|
Qsync
|
|
Integração com Serviços de Diretório iSCSI (IP SAN)
Print Server - Número máximo de impressoras: 3 |
FTP Server - FTP sobre SSL/TLS (Explicit) myQNAPcloud Service - Compartilhamento e armazenamento em nuvem privativa Servidor de Arquivos - Compartilhamento de arquivos em Windows, Mac, Linux e UNIX |
|
Virtualization Station - Suporta criação de Virtual Machine (VM) para execução de um sistema operacional como Windows, Linux, Unix e Android |
Estação de Vigilância - Suporte à mais de 3.000 câmeras IP |
- Conexão de Rede padrão Ethernet
- Tomada Elétrica 110v ou 220v
- Estação de Trabalho com: Windows 2000, XP, Vista, Windows 7 e 8 (32/64bits), Server 2003/2008 ou Apple Mac OS X ou Linux & Unix
Tamanho: 231,9 (A) x 224,9 (L) x 319,8 (P) mm
Peso: Líquido 7,7kg (16.96lbs) / Bruto 9,5kg (20.94lbs)
 TVS-682 Qnap |
 Cabo Ethernet |
 Guia de Instalação |
 Cabo de alimentação |
 Parafusos para M.2 |
 Parafusos para HDs 2,5" |
 Dissipador M.2 |
 Controle Remoto |
Os Storages são dispositivos projetados para armazenamento de dados, com pelo menos uma conexão de alta velocidade (NAS/DAS/SAN - Rede, Fibra, USB, FW, SAS, etc ) que podem ser conectados diretamente aos Servidores ou através de switches, proporcionando benefícios como maior segurança e velocidade no acesso, além de facilitar o gerenciamento das informações digitais da empresa ou residência onde são implantados. Atualmente, os Storages mais comuns são os NAS (Network Attached Storage) onde a QNAP possui soluções que atendem desde residências, pequenos escritórios até empresas corporativas que exigem grande demanda de velocidade e alta capacidade.
