ES1686dc 224TB Qnap - Storage NAS 3U Enterprise ZFS SATA/SAS/SSD

ES1686dc 224TB Qnap, storage NAS com alta disponibilidade corporativa

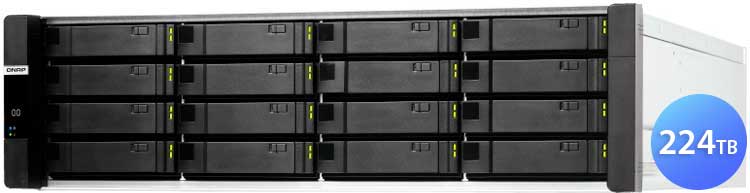

O Qnap ES1686dc é um storage NAS 16 baias 12 Gbp/s SATA/SAS, hot-swappable, formato rackmount 3U, 224TB de capacidade e retro-compatível com hard disks SATA.

Equipado com processador Intel Xeon D Quad Core, duas controladoras ativas redundantes com quatro portas LAN 10Gbe cada, 64GB memória DDR4 ECC (32GB por controladora) e sistema operacional ZFS, o sistema suporta snapshots quase ilimitados, sincronização, deduplicação de dados baseada em bloco e compactação de dados em linha.

O servidor de rede Qnap pode ser utilizado para servidor de virtualização, VDI, streaming de vídeo, armazenamento de vigilância e backup, entregando alto desempenho para uso corporativo e maior tempo de atividade.

A gravação de dados em memórias DRAM protegida por bateria protegem os dados em produção e a aceleração de leitura por cache ou armazenamento Flash oferecem desempenho superior.

O sistema oferece suporte ao VMware vSphere 6,5, Windows Server 2016 e Citrix XenServer 7.0 para virtualização de armazenamento e é totalmente compatível com ambientes em nuvem OpenStack.

Um NAS 224TB com controladoras para alta disponibilidade

Sistemas de armazenamento com controladoras redundantes são mais seguros que arquiteturas de armazenamento baseadas em controladora única.

Para elevar as vantagens da arquitetura redundante do ES1686dc 224TB Qnap, é recomendável criar vários pools de armazenamento e distribuir sua propriedade entre as duas controladoras para melhor balanceamento de carga.

Controladoras "ativo-ativo" redundantes

Qualquer uma das controladoras presentes podem gerenciar e redirecionar o tráfego do sistema. Aliado ao fato, a proteção Copy-to-flash contra a falta de energia e a interface SAS de caminho duplo completam o pacote de high availability.

Além da proteção dos recursos de computação, o equipamento também dispõe de serviços para armazenamento de alta velocidade, ininterruptos e de alta disponibilidade.

Serviços de alta disponibilidade e failover

Equipado com duas controladoras com processadores Intel Xeon D, o ES1686dc 224TB Qnap fornece operações de failover/failback, onde uma controladora pode assumir o controle de todas as tarefas caso a outra falhe.

Fontes de alimentação e ventiladores redundantes, sistema operacional de dupla inicialização e hard disks/SSD que suportam diversos níveis de arranjos RAID completam o pacote para fornecer alta disponibilidade, reduzindo o tempo de inatividade para quase zero.

O storage NAS 16 baias de alta disponibilidade Qnap é compatível com módulos de expansão JBOD via conexão mini-SAS de caminho duplo para sustentar operações contínuas e manter os serviços sempre disponíveis.

Tecnologia de cache multinível com leitura e gravação

O NAS 224TB ES1686dc permite implementar cache de leitura da memória principal (L1 ARC), cache de leitura SSD secundário (L2 ARC) e cache de gravação da memória (ZFS Intent Log) de forma simultânea, possibilitando a execução de aplicativos corporativos em ambientes multitarefas.

Sua memória principal é expansível até 512GB (através das 8 slots RDIMM por controladora), que retém 8GB para uso de cache de gravação monitorado para as baterias. Para garantir a segurança dos dados do cache de gravação, é recomendado substituir o BBU anualmente.

O cache da NVRAM reduz o risco de perdas de dados. Caso ocorra uma queda de energia repentina, o sistema irá gravar os dados em cache protegidos por bateria no SSD M.2 via Copy To Flash (C2F), garantindo que assim que os dados não sejam perdidos.

Expansão PCIe para redes de alta velocidade 40GbE

O ES1686dc 224TB Qnap possui dois slots PCIe disponíveis, que permitem a instalação de placas de rede 10GbE/40GbE para otimizar aplicações que demandam  velocidade, como a virtualização e a transmissão de mídia.

A instalação das placas de rede Mellanox SmartNIC proporciona mais suporte ao iSER, transferindo dados diretamente entre os buffers de memória dos servidores e sistemas de armazenamento, para que o desempenho da virtualização VMware seja melhorado.

É possível ainda instalar uma placa de expansão SAS (SAS 12G2E) e conectar até sete módulos de expansão EJ1600, escalando a capacidade de armazenamento do sistema para Petabytes, com desempenho até 48 Gbp/s por conexão host.

Controladora dupla NAS: alta confiabilidade e disponibilidade

O ES1686dc 224TB Qnap possui controladoras redundantes para o armazenamento de TI corporativo. Confiabilidade é a prioridade para aplicativos de missão crítica.

1. Três ventiladores com sistema hot-swappable: a velocidade de rotação dos ventiladores será ajustada automaticamente à temperatura do NAS.
2. Processador Intel Xeon D-2100 series: fornece as opções Intel Xeon D-2142IT e Intel Xeon D-2123IT com memória DDR4 e suporte a PCIe Gen3.
3. Memória ECC DDR4 2133 MHz: memória ECC DDR4 de quatro canais com 8 slots RDIMM para até 512 GB de memória por controlador.
4. Dois slots PCIe Gen3 x8: suporta placas de rede 10GbE/40GbE, placas QM2 ou placas de expansão SAS para maior potencial de aplicação.
5. Quatro portas 10GbE SFP+: ideal para executar aplicativos que exigem banda larga, como virtualização e backup/restauração rápida.
6. Unidade de backup de bateria (BBU): se ocorrer uma queda repentina de energia, o BBU permitirá a proteção de dados de gravação em cache e, ao mesmo tempo, os dados são replicados para um controlador de backup para obter 100% de integridade dos dados.
7. Três portas Gigabit: Suporta Ligação de Serviço, Entroncamento de Porta e MPIO. Uma porta LAN Gigabit é dedicada ao gerenciamento remoto.

224TB SATA, SAS ou SSD? Você escolhe o melhor armazenamento

Apesar dos SSDs 6 Gb/s SATA oferecerem armazenamento acessível e de alto desempenho, a falta do duplo canal de comunicação os torna inadequados para ambientes com duas controladoras.

O adaptador QDA-SA resolve esse problema, permitindo que unidades HD/SSD SATA de 6Gb/s sejam instaladas nos compartimentos SAS de 3,5 polegadas.

Essa opção permite expandir a capacidade de armazenamento do sistema através de unidades SSD SATA, de maior capacidade e mais baratas que as unidades SAS.

Ao instalar uma unidade SATA com QDA-SA no ES1686dc de controladora dupla, a unidade poderá compartilhar essas vantagens de porta dupla SAS, mantendo o ambiente de armazenamento corporativo tolerante às falhas e com alta disponibilidade.

Um NAS de desempenho flash equipado com sistema de arquivos ZFS

O ES1686dc 224TB Qnap possui o sistema operacional QES (Qnap Enterprise Storage), que se baseia no kernel FreeBSD, simples, eficiente e pronto para acelerar serviços essenciais e eliminar os desafios em ambientes VDI.

O sistema operacional QES integra recursos para qualidade de serviço (QoS),que ajudam a garantir o desempenho consistente de armazenamento primário em ambientes de vários aplicativos.

O equipamento também integra o  sistema de arquivos ZFS, que é considerado o mais adequado para aplicações corporativas de ponta.

O sistema operacional não só fornece proteção confiável para os dados, mas recuperação e recursos de classe empresarial, e é otimizado para armazenamento em flash.

Uma solução All-Flash com desempenho otimizado

O servidor de rede 224TB SSD/SATA apresenta o algoritmo Write Coalescing Qnap, que otimiza o desempenho all-flash no ZFS, fornecendo uma solução econômica para gerenciar dados de classe empresarial e executar serviços de missão crítica.

O sistema suporta ainda over provisioning, que aloca até 60% do espaço disponível dos SSDs para que aumentar o desempenho e prolongar a vida útil das memórias flash.

NAS 16 baias com deduplicação e desempenho no VDI

O ES1686dc 224TB Qnap fornece uma plataforma segura para o trabalho virtual e o armazenamento de informações de missão crítica, principalmente em ambientes de virtualização de desktops (VDI), onde a maioria das imagens e aplicativos de sistemas operacionais são duplicados.

A deduplicação de dados em linha é baseada em blocos, otimizando o sistema e diminuindo significativamente a necessidade de espaço de armazenamento.

Na VDI, as áreas de trabalho virtuais deduplicadas são facilmente armazenadas em cache, otimizando o desempenho geral do sistema.

A compactação em linha diminui o tamanho dos dados, reduz as cargas de I/O do armazenamento e otimiza o desempenho.

Esse sistema de compactação é especialmente útil para aumentar a eficiência da utilização do armazenamento SSD, principalmente com dados altamente repetitivos, como pequenos arquivos de  logs em transações bancárias ou comércio eletrônico.

Detecção de problemas através de Self-Healing

O NAS 224TB ES1686dc foi projetado entregar segurança e confiabilidade aos dados armazenados. O sistema usa somas de verificação para detectar e corrigir qualquer corrupção de dados causadas por eventuais problemas de hardware, bugs no firmware ou erros de metadados.

Caso sejam detectadas violações de integridade, o sistema operacional QES reparará automaticamente os danos usando o último backup, antes mesmo que os aplicativos em uso acessem os dados.

ES1686dc 224TB, um storage com snapshots quase ilimitados e SnapSync

O ES1686dc 224TB Qnap suporta até 65.535 snapshots baseados em bloco para iSCSI LUN e pastas compartilhadas para servidores remotos. Assim, mesmo que um snapshot seja criado por hora, totalizando 24 snapshots por dia, continuamente durante 7 anos, não será necessário excluir nenhum instantâneo.

No caso de uma falha primária no site, o SnapSync ajuda as empresas a retomar os serviços essenciais no menor tempo possível. A tecnologia copy-on-write torna a criação de snapshots quase instantânea, sem afetar a gravação contínua dos dados.

O SnapSync suporta backups incrementais, dedup e compactação dos dados em tempo real. O storage executará a deduplicação antes de compactar os metadados para reduzir os dados sincronizados e economizar recursos de banda larga.

O SnapSync oferece suporte ao VMware Site Recovery Manager (SRM), que disponibiliza soluções de backup remoto para aplicativos virtuais. Com o Storage Replication Adapter (SRA) para SRM, as tarefas indiretas dos servidores ESXi podem ser transferidas para o ES1686dc, acelerando e simplificando o backup e a restauração de máquinas virtuais.

Backup de VMware/Windows para aplicativos VSS-Aware

O Netbak Replicator é um software de backup fácil de instalar e compatível com VSS. Ele auxilia a criação de rotinas para backup de ambientes de Windows sem a necessidade de softwares adicionais.

Para criar um ambiente operacional do Qnap Snap Agent e VSS Hardware Provider, todos os aplicativos (incluindo VSS Service, Requestor, Provider e Snap Agent) podem ser implantados com aplicativos VSS-Aware no mesmo servidor.

Storage homologado VMware, Microsoft, Citrix e iSER

O ES1686dc 224TB Qnap é homologado para sistemas como o VMware vSphere 6.5, Windows Server 2016 e Citrix XenServer 7.0, simplificando a implementação e gerenciamento em ambientes de virtualização.

O equipamento é compatível com o VMware VAAI e Microsoft ODX, para liberar o processamento dos servidores ESXi e Hyper-V. Os plug-ins Qnap vSphere Client e o Qnap SMI-S Provider integram a solução, aumentando a eficiência das operações e do gerenciamento de aplicativos de virtualização.

O storage 16 baias Qnap também suporta o protocolo iSER. Isso significa que, ao usar uma placa Mellanox SmartNic para a conexão com servidores, o storage faz a troca de dados diretamente pelos buffer de memória, sem exigir processamento adicional das CPUs.

Serviços em nuvem corporativos

Todos os serviços NAS estão disponíveis por meio de protocolos de comunicação como o SMB, NFS e iSCSI, e o ES1686dc 224TB Qnap suporta serviços de compartilhamento de arquivos como o OpenStack Cinder e Manila.

Com o Qnap Cinder Driver, o equipamento fornece ainda espaço de armazenamento baseado em bloco para máquinas virtuais, que além de acelerar a implantação das VMs, entrega mais eficiência no acesso as imagens.

O servidor de rede Qnap também pode ser facilmente integrado à plataformas comerciais de armazenamento em nuvem, fornecendo uma solução segura, fácil de usar e de baixo custo.
