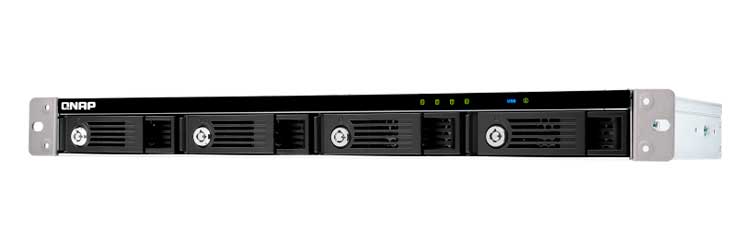

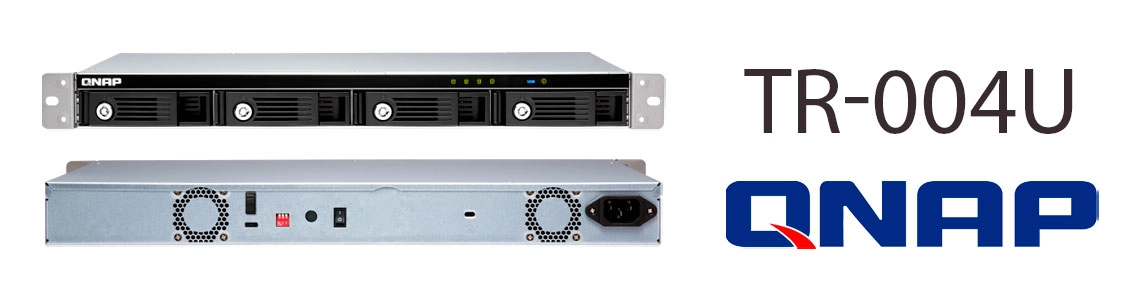

TR-004U Qnap - Gabinete de Expansão RAID 4 Baias SATA

TR-004U Qnap, expansão RAID para storages e servidores

O TR-004U Qnap é uma unidade de expansão que permite aumentar e distribuir a capacidade de armazenamento em um NAS Qnap ou servidores de aplicação. Para isso, o JBOD rackmount pode ser utilizado como um dispositivo DAS (direct storage), fornecendo acesso ao sistema através da conexão USB.

Com quatro unidades para hard disks SATA/SSD, o módulo de expansão Qnap é equipado com uma porta para conexão USB 3.2 tipo C, permite gerenciamento por software, suporta configurações de arranjos RAID e é uma expansão de armazenamento rápida e segura.

Um gabinete JBOD com diversos arranjos de discos

O gabinete JBOD Qnap é compatível com várias configurações de RAID e pode alternar entre os modos controlados por hardware ou software. O usuário pode selecionar manualmente o modo de RAID desejado. O TR-004U Qnap suporta single disk, JBOD, RAID 0, RAID 1/10 ou RAID 5, além do modo de controle por software.

A definição das configurações de RAID pode ser iniciada a partir do NAS Qnap ou usando um gerenciador externo no servidor.

• Modo Single Disk: Os discos rígidos tem espaços separados de armazenamento e entrega acesso independente a cada um deles;
• Modo JBOD: Todos os discos são reconhecidos como uma unidade única, permitindo a utilização máxima do armazenamento, porém não oferece proteção de dados;
• Modo RAID 0: Os dados são distribuídos entre os hard disks, oferecendo desempenho e praticidade, mas não protege os arquivos contra falhas de unidade;
• Modo RAID 1/10: Metade da capacidade total de armazenamento dos hard disks é usada para incluir dados, e a outra mantém cópia desses arquivos, fornecendo uma alta proteção e segurança, ao custo de usar um meio do espaço de armazenamento instalado;
• Modo RAID 5: Solicita pelo menos três unidades dos discos rígidos para o seu uso, as informações de paridade são distribuídas entre eles, fornecendo uma capacidade otimizada de armazenamento e proteção contra falha de um dos discos;
• Modo de Controle por Software (Ctrl): O objetivo desta função é controlar a configuração RAID do NAS Qnap ou computador.

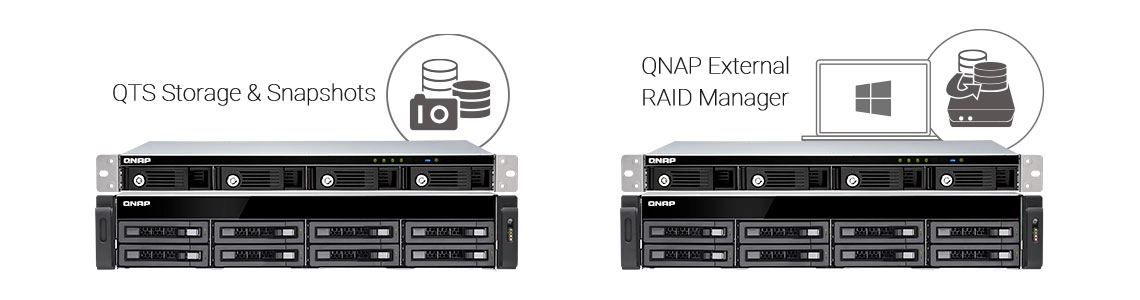

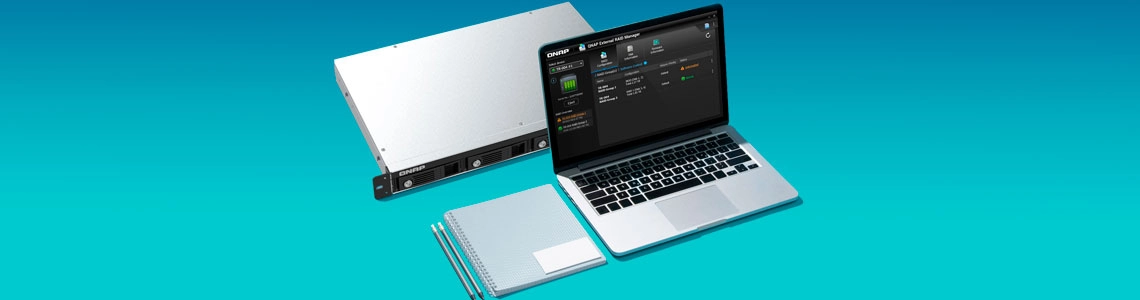

Gerenciamento e configuração por software

O TR-004U Qnap possui configurações por software para maior agilidade de gerenciamento. A configuração RAID pode ser feita com o objetivo de monitorar a integridade do disco rígido através do aplicativo Storage & Snapshots ou utilizando o External RAID Manager.

• QTS Storage & Snapshots: Utilize o Storage & Snapshots para configurar o equipamento como uma unidade de expansão para um NAS ou um disco adicional para o servidor. O modo de expansão suporta diversas funções, incluindo pools de armazenamento e captura de snapshots. Ao optar pelo modo de sistema de armazenamento externo, utilize o gabinete de expansão como um DAS.
• External RAID Manager: É um utilitário para Windows e Mac que é usado para configurar e gerenciar grupos de RAID ou obter o desempenho e a integridade do sistema com facilidade.

Diversos cenários para diferentes necessidades

O módulo de expansão para servidores e storages Qnap atende a diferentes requisitos de expansão de armazenamento, seja para uso doméstico ou empresarial. Inclui-se quatro cenários e serão descritos a seguir.

Cenário 1: Mais capacidade para seu NAS Qnap

O TR-004U Qnap é um módulo de expansão de armazenamento para os equipamentos Qnap. Ao conectar o equipamento a qualquer NAS, toda a capacidade extra disponível será mapeada pelo aplicativo Storage & Snapshots.

Além de suportar o gerenciamento de dados, o aplicativo disponibiliza uma ferramenta para a criação de pools de armazenamento, permite realizar buscas de arquivos pelo Qsirch e organizá-los com o Qfiling.

O JBOD Qnap funciona como um dispositivo externo que permite RAID por hardware e opera de forma independente, ou seja, não usa recursos adicionais do sistema.

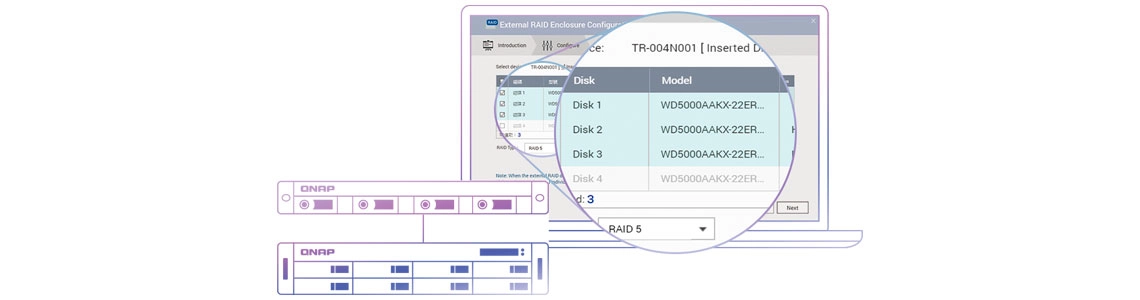

Cenário 2: Armazenamento externo para o servidor

O gabinete de expansão Qnap pode ser utilizado como uma unidade complementar de armazenamento para realizar backups e mover dados do servidor, com recursos para transferir arquivos que exigiriam muita banda larga da infraestrutura.

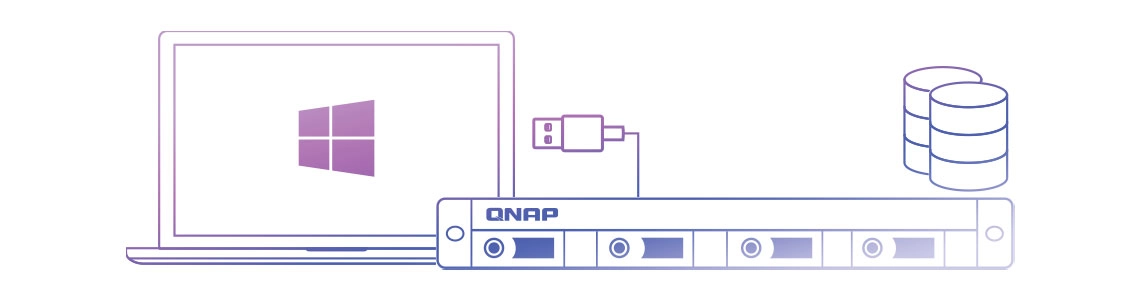

Cenário 3: Aumentar o espaço de armazenamento do servidor

O TR-004U Qnap tem a opção de expandir um espaço de armazenamento de computadores e servidores. Com ele, qualquer usuário pode configurar um arranjo RAID ou gerenciá-lo ao usar o Qnap External RAID. Enquanto o módulo estiver conectado ao sistema, o status do JBOD será monitorado através do Store & Snapshots Manager.

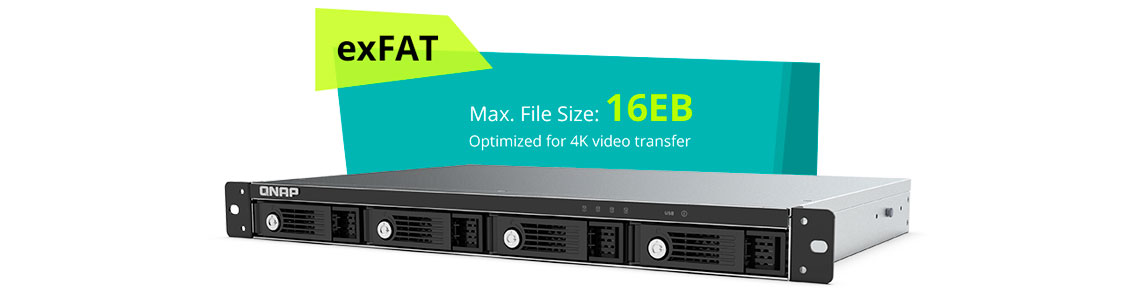

Cenário 4: Compartilhamento de arquivos entre plataformas

O gabinete de expansão Qnap é compatível com diversos dispositivos e sistemas operacionais, como Windows, Mac e Linux, e é a ferramenta ideal para mover grandes arquivos entre diferentes equipamentos. Além disso, a compatibilidade com sistemas de arquivos exFAT traz mais comodidade para acessar e compartilhar dados de outros dispositivos.

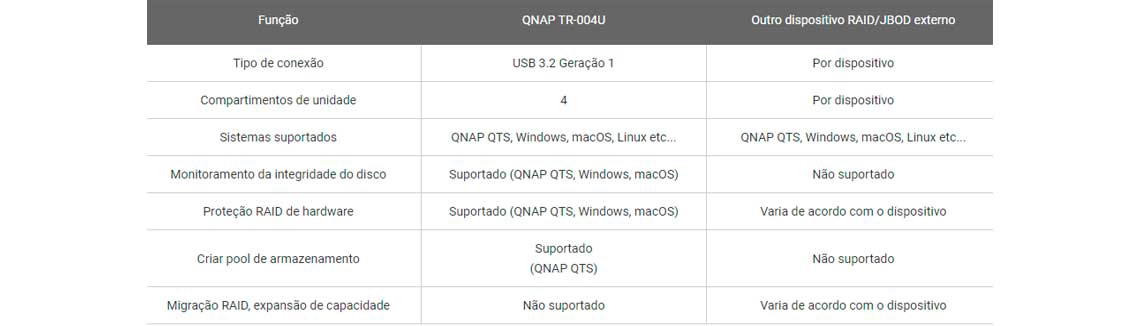

Uma alternativa aos JBOD convencionais

O TR-004U Qnap opera de forma independente e não consome recursos adicionais de nenhum sistema. Quando comparado com outras unidades de expansão, o JBOD rackmount usa menos recursos e é mais fácil de ser implantado.

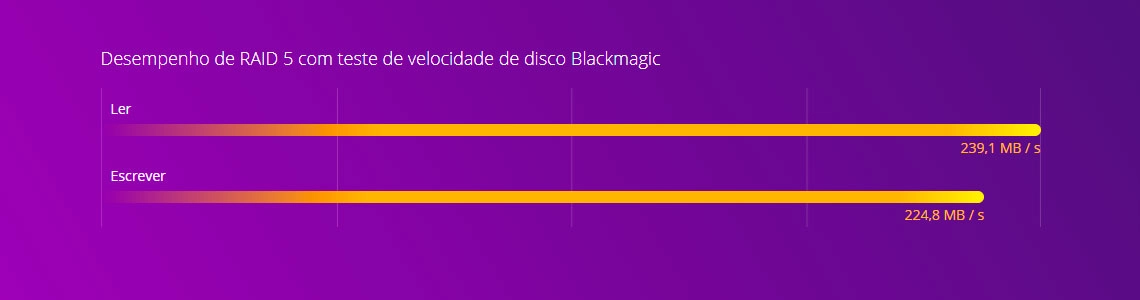

O desempenho do gabinete de expansão Qnap configurado em RAID 5 entrega consegue taxas de transferência que atingem 239,1MB/s na leitura e 224,8 MB/s na gravação de dados.
